Beschreibung

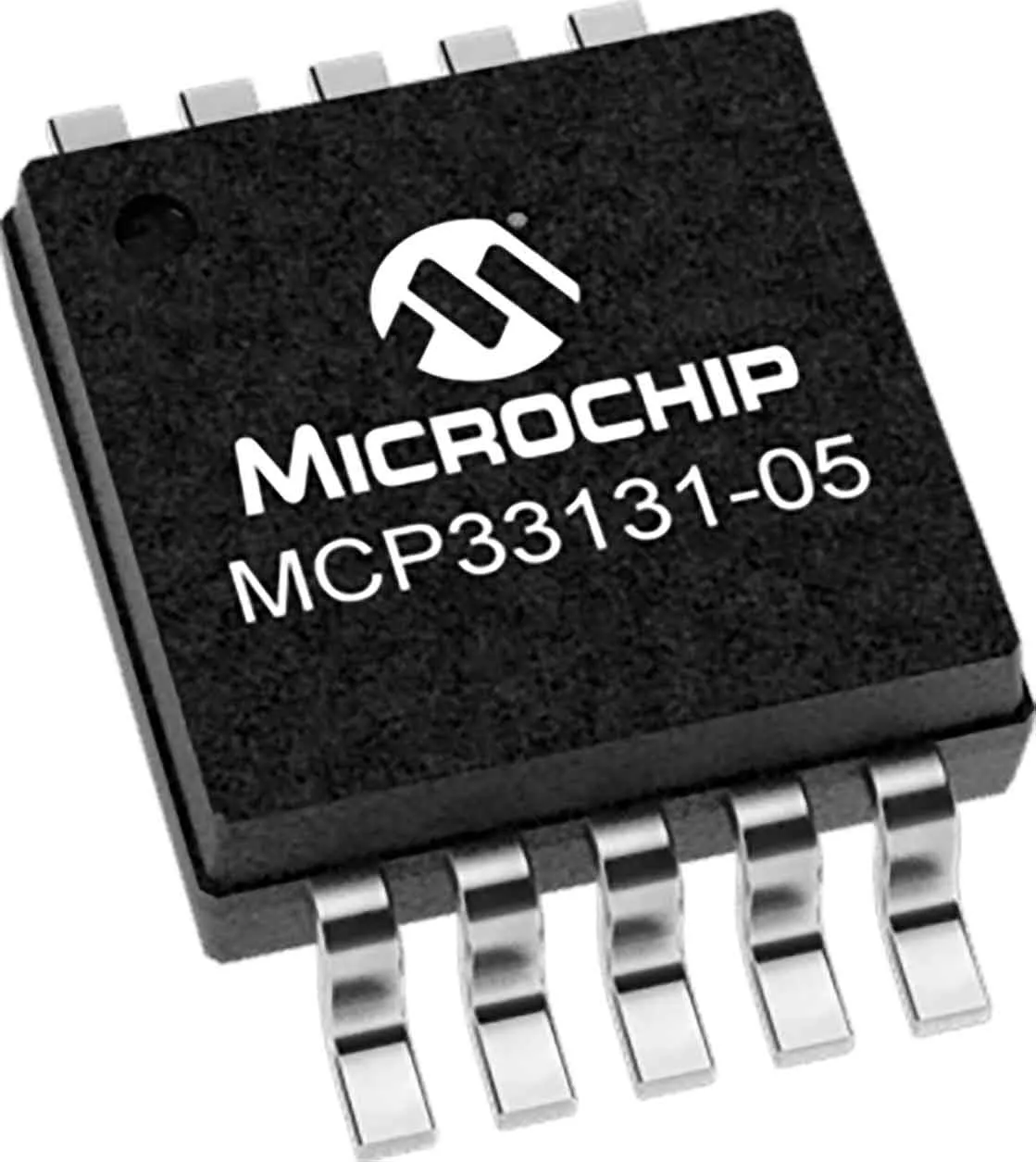

Der 16-Bit Analog-zu-Digital-Wandler MCP33131D-05 verfügt über einen vollen Differenzeingang, hohe Leistung und geringen Stromverbrauch in einem kleinen Gehäuse und ist somit ideal für batteriebetriebene Systeme und Anwendungen zur Ferndatenerfassung. Der MCP33131D-05 verfügt über eine aufeinander folgende SAR-Architektur (Approximation Register) und eine serielle SPI-Schnittstelle nach Industriestandard, wodurch jedem PIC®-Mikrocontroller eine 16-Bit ADC-Fähigkeit hinzugefügt werden kann. Der MCP33131D-05 verfügt über 500 k Samples/Sekunde, 1 Eingangskanal, geringen Stromverbrauch (0,8μA typischer Standby, 1,4 mA typischer aktiver Betrieb) und ist in 10-poligen MSOP- und 10-poligen TDFN-Gehäusen erhältlich. Zu den Anwendungen für das MCP33131D-05 gehören hochpräzise Datenerfassung, medizinische Instrumente, Motorsteuerungsanwendungen, Batterieverwaltungssysteme für Elektrofahrzeuge, batteriebetriebene Anwendungen, Schaltnetzteilanwendungen.
16-Bit-Auflösung
Differenzeingang
SPI-Schnittstelle
±0,8 LSB Typische DNL
±2 LSB Typischer INL
Abtastrate von 500 ksps
Temperaturbereich: -40 bis +125 °C.
16-Bit-Auflösung
Differenzeingang
SPI-Schnittstelle
±0,8 LSB Typische DNL
±2 LSB Typischer INL
Abtastrate von 500 ksps
Temperaturbereich: -40 bis +125 °C.
